绝缘材料做CTI漏电起痕测试的原因

绝缘材料做CTI漏电起痕测试的原因及试验仪器

电气绝缘材料在电气设备和电子产品中的应用极为广泛，其质量和性能直接关系到产品的电气安全和使用寿命。为了确保绝缘材料在实际应用中能够满足相关的安全标准，进行CTI（相对漏电起痕指数）漏电起痕试验显得尤为重要。本文将从多个角度探讨绝缘材料做CTI漏电起痕试验的原因。

一、评估材料在恶劣环境下的耐受能力

CTI漏电起痕测试是一种模拟极恶劣条件的加速试验，旨在检验绝缘材料在电场和污染电解液联合作用下的耐受能力。在实际使用中，电器产品的绝缘材料表面可能会因环境污染、污物沉积和潮气等因素而产生漏电，从而引发腐蚀，损坏绝缘性能。通过CTI测试，可以在短时间内评估绝缘材料在潮湿和污染环境下的电气安全性能，筛选出具有优异耐漏电起痕性能的材料。

二、确保产品的电气安全性能

绝缘材料的电气安全性能是电气设备安全运行的基础。CTI测试通过施加高电压并定时滴加规定体积的污染液体（通常为0.1% NH₄Cl溶液），观察并记录材料表面是否发生电痕化现象。如果材料在测试过程中未能承受住规定的电压和电解液作用，将会发生漏电起痕失效或持续燃烧，从而威胁到产品的电气安全性能。因此，进行CTI测试可以确保绝缘材料在实际应用中具有足够的电气安全裕量，提高产品的整体安全性。

三、提高产品的使用寿命和可靠性

绝缘材料的性能退化是导致电气设备故障的重要原因之一。通过CTI测试，可以评估绝缘材料在长时间使用过程中的耐受能力，从而预测其使用寿命。具有优异耐漏电起痕性能的材料能够更好地抵抗环境中的污染和腐蚀，延长产品的使用寿命，提高产品的可靠性。这对于需要长期稳定运行的产品，如新能源汽车、照明设备、低压电器等尤为重要。

四、满足相关标准和法规的要求

为了确保电气产品的质量和安全，各国都制定了相应的标准和法规。这些标准和法规对绝缘材料的性能提出了明确的要求，包括CTI值等关键指标。进行CTI测试可以帮助制造商确保产品符合相关标准和法规的要求，避免产品因不符合标准而被退货或销毁，降低生产成本和市场风险。

五、为材料研发提供数据支持

CTI测试不仅可以用于评估现有绝缘材料的性能，还可以为材料研发提供数据支持。通过对比不同材料的CTI值，可以了解材料的性能差异和优缺点，为材料的选择和优化提供依据。同时，CTI测试还可以用于评估新材料的性能稳定性和可靠性，为新材料的研发和应用提供有力支持。

综上所述，绝缘材料进行CTI漏电起痕测试的原因是多方面的。通过进行这一测试，可以评估材料在恶劣环境下的耐受能力、确保产品的电气安全性能、提高产品的使用寿命和可靠性、满足相关标准和法规的要求、为材料研发提供数据支持以及提高产品竞争力。因此，CTI测试在绝缘材料的质量控制、产品研发和市场推广等方面都具有重要的意义。

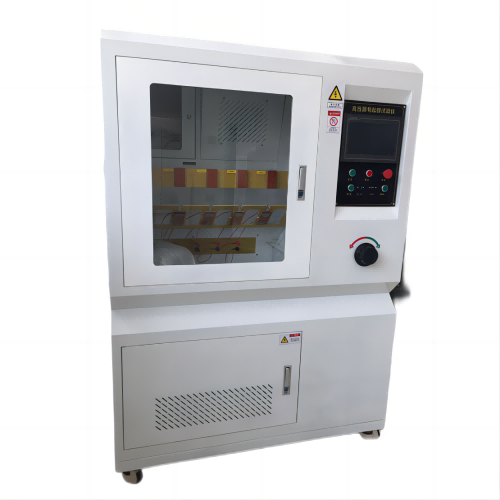

六、漏电起痕试验设备

漏电起痕试验仪是依据GB 4706.1-2005、GB 4207-2022、IEC60112 -2020 《固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法》、 UL 746A 、 ASTM D 3638-92 、 DIN 53480等标准规定的模拟试验项目的专用仪器。

电极材料 试验电极-铂金，电极接杆-紫铜

电极尺寸 ( 2mm ± 0.1mm )×( 5mm ± 0.1mm )×( 40mm ± 5mm )

电极距离 4.0mm ± 0.1mm ，夹角 60°±5°

电极压力 1.00N±0.05N

试液电阻 A 液 0.1%NH4Cl，3.95±0.05Ωm， B 液 1.98±0.05Ωm

液滴体积 20 滴为0.380g ～ 0.480g , 50 滴为0.997g ～ 1.147g ( 可微调节 )

液滴高度 35mm ± 5mm ( 可调节 )

液滴时间 30s±0.1s( 优于标准 )数显，可预置调节， 50 滴时间 24.5min±2min

液滴滴数 1 ～ 9999( 数显，可预置 )

试验风速 0.2m /s( 新标准 )

试验电压 1000V ～ 600V(25V 分度，可调节 )

电源压降 1.0A ± 0.1A 时不大于±10%

起痕判断 当试验电流达0.50A ±10% 时，系统将在2.00s±10%终止试验

外形尺寸 宽X深X高）为1120×520×1270mm

空气环境 温度0～40℃

相对湿度 ≤80% 无明显振动及腐蚀性气体的场所

试验电源 220V 0.6kVA 50-60Hz

排气孔径 Φ100mm
