薄膜50点耐压测试仪对电极 的要求

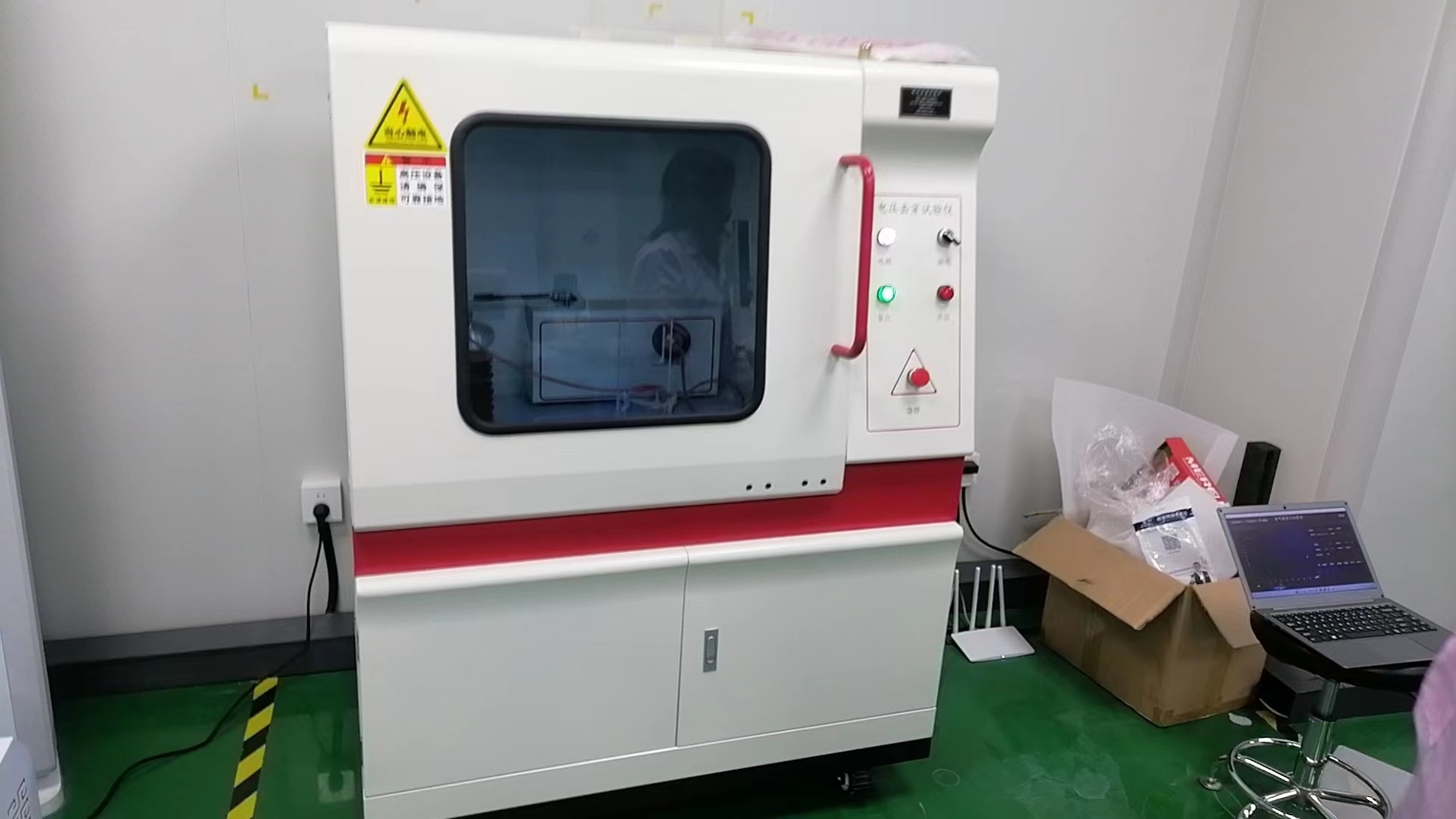

北广精仪仪器设备有限公司（专业的薄膜50点耐压测试仪生产商）   50点耐压试验仪电极的要求如下

关于薄膜50点击穿试验仪对电极的要求，这是一个非常专业且关键的问题。电极的规格和状态直接影响到电场分布，从而对击穿电压测试结果的准确性、重复性和可比性至关重要。

以下是薄膜击穿试验仪（特别是进行50点测试时）对电极系统的核心要求，综合了主流国际标准（如IEC60243-1,ASTMD149）的常见规定：

一、核心要求概述

1.材料：电极必须由导电性良好、耐腐蚀、不生锈的材料制成：

黄铜或不锈钢：机械强度好，易于加工。

有时会采用银或镀铬处理，以进一步提高表面光洁度和抗腐蚀能力。

2.表面光洁度：电极的工作表面必须高度光滑和平整。通常要求表面粗糙度Ra≤0.4μm（甚至更高要求Ra≤0.1μm）。任何微小的毛刺、划痕或凹陷都会导致电场局部集中，使击穿在非正常位置发生，导致测试值偏低且分散性大。

3.几何形状与尺寸：这是最关键的要求，根据不同的电极类型有明确规定。薄膜测试的是上电极-球状和下电极-板状的组合。

二、常用电极类型及具体要求

薄膜测试中最主流的电极系统是“球-板"电极系统。

1.球电极(UpperElectrode-上电极)

形状：标准的圆球体。

直径：最常见的是20mm±0.5mm或25mm±0.5mm。IEC60243-1标准中提供了多种选项（如6mm,8mm,10mm,15mm,20mm,25mm,30mm,40mm,50mm,75mm），但针对薄膜材料，20mm和25mm是泛使用的。

作用：球电极的曲率半径是固定的，确保了与样品接触点（理论上是一个点）的电场分布一致。其重量（重量）也作为施加在试样上的压力。

2.板电极(LowerElectrode-下电极)

形状：平整的圆形板或圆柱体。

直径：至少应比上电极（球）的直径大，以确保电场均匀穿过样品，避免边缘效应。通常要求板电极的直径不小于25mm，常见的是25mm或更大（如50mm或75mm）。

倒角：板电极的边缘必须加工成圆角倒角，以防止边缘电场畸变。倒角半径通常为3mm±0.5mm。

表面：必须与上电极一样，保持的光洁度和平整度。

3.其他电极类型（较少用于薄膜多点测试）

等直径圆柱电极：上下电极都是相同直径（例如25mm）的圆柱，端部边缘有倒角。这种电极对样品的平整度和电极的平行度要求，否则容易产生不均匀电场。

锥形电极：适用于特定标准，在薄膜测试中不常见。

三、针对“50点试验"的特殊要求

“50点测试法"或“阶梯测试法"是为了高效地统计一批薄膜材料的击穿电压分布情况，对电极的一致性和耐久性提出了更高要求。

1.一致性：50个点是在同一片样品或同批样品的多个样品上测试的。因此，每个测试点之间，电极的状态必须相同。任何微小的变化（如磨损、沾染）都会引入误差，导致数据分散性变大。

2.清洁与维护：

每次测试前和后，都必须用合适的溶剂（如异丙醇、乙醇）和无绒布（如麂皮布）仔细清洁电极表面，去除上次击穿产生的碳化物、金属溅射物和灰尘。

定期检查电极表面是否有磨损、氧化或损伤。一旦发现任何不符合光洁度要求的情况，应立即更换或重新抛光电极。

3.对齐与平行度：上下电极的轴线必须严格对齐，并且保持平行。在“球-板"系统中，要确保球电极能够自由摆动，使其与下电极表面自然贴合，保证接触点受力均匀。

四、标准参考总结表

|参数|要求（以最常见规格为例）|说明|

|电极系统球-板电极，对试样厚度变化不敏感，电场分布较合理|

|上电极（球）|直径20mm或25mm|公差通常为±0.5mm|

|下电极（板）|直径≥25mm(如25mm,50mm)|必须大于上电极直径|

|边缘倒角|半径3mm±0.5mm(板电极)|防止边缘放电|

|表面光洁度|Ra≤0.4μm(推荐Ra≤0.1μm)|关键指标，直接影响数据准确性|

|电极材料|黄铜、不锈钢（镀铬）|导电性好，坚硬，耐腐蚀|

|压力|球电极自重(约50gfor25mm球)或规定接触力|标准通常有规定，避免过大压力压薄试样|

五、重要建议

1.首要遵循标准：您的测试必须首先遵循您所执行的具体产品标准或测试方法标准（如GB/T,IEC,ASTM等）。标准中对电极有和明确的规定。

2.咨询设备供应商：购买设备时，向供应商明确您的测试材料（薄膜厚度、类型）和遵循的标准，确保他们提供的电极系统符合要求。

3.建立维护规程：将电极的清洁和检查作为标准操作流程（SOP）的一部分，确保测试结果的长期可靠性和可比性。

总之，对于薄膜50点击穿试验，使用光洁度高、尺寸精确、维护良好的“球-板"电极系统（如20mm/25mm球对25mm/50mm板）是获得准确、可重复数据的关键前提。
