介电常数介质损耗测试仪对材料的要求

北广精仪仪器设备有限公司介电常数介质损耗测试仪对材料要求的详细说明。

北广精仪介电常数介质损耗测试仪对材料的要求详解

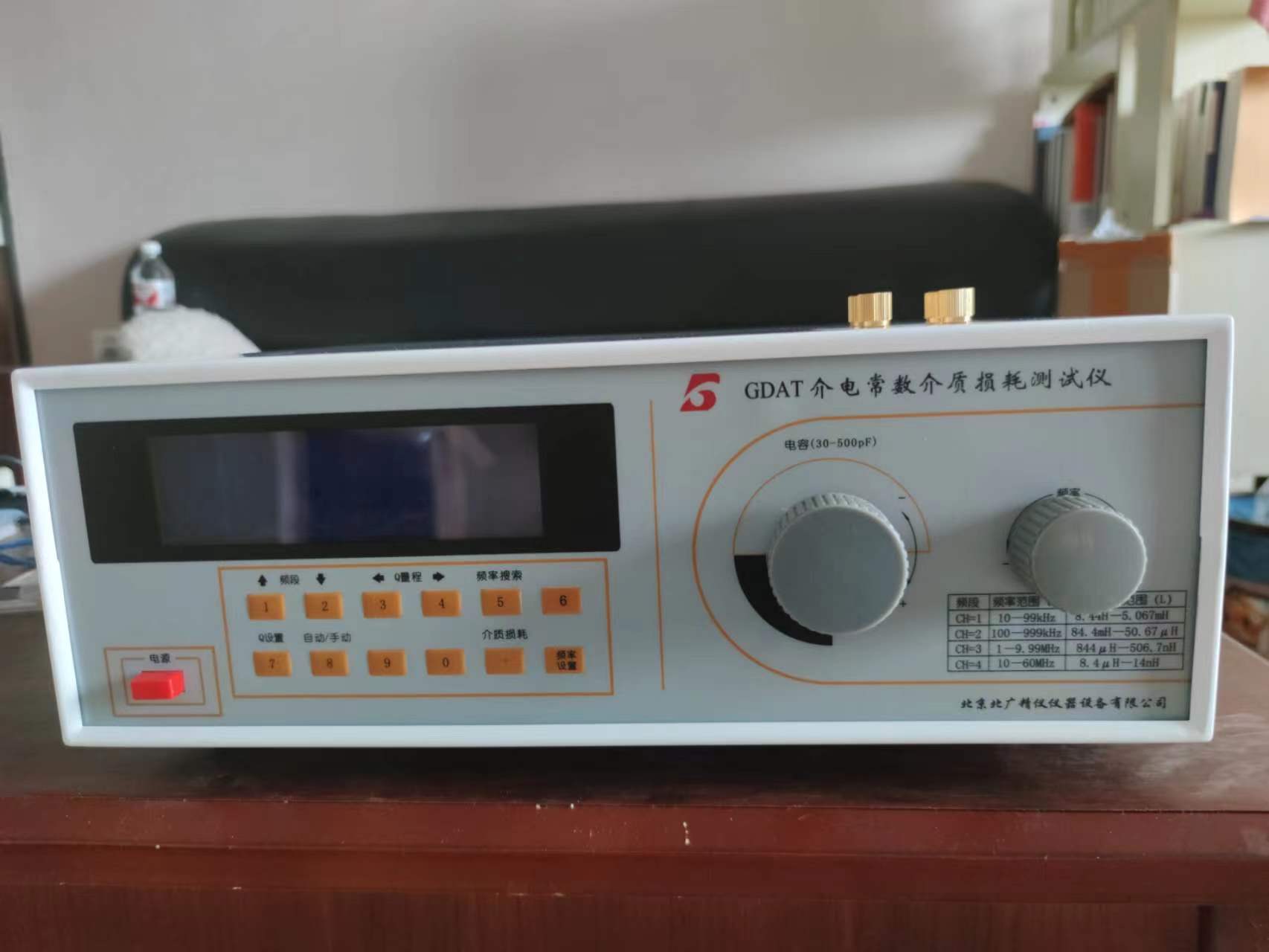

北广精仪的介电常数介质损耗测试仪（如GDAT系列）是测量材料电学性能的精密设备。为了获得准确、可靠的测试数据，被测材料本身需要满足一系列基本要求。这些要求主要涉及物理规格、电学特性、环境适应性等方面。

以下是成功进行测试所需满足的关键材料要求：

一、物理形态与尺寸要求（这是最关键的要求）

仪器的测试夹具（如平行板电极、同轴探头）是为特定形态和尺寸的样品设计的。不规则的样品会引入空气间隙，导致测量误差极大。

1.固体材料：

形状：最好是圆形或方形的扁平薄片。对于平行板电极，样品应能填充电极之间的空间，且边缘最好大于电极直径，以防止边缘电场发散。

厚度：需要均匀且已知。厚度是计算介电常数的核心参数之一，任何厚度偏差都会直接导致结果误差。厚度通常需要在测试前用千分尺精确测量。

表面平整度：表面必须光滑、平整、无凹凸不平。不平的表面会使电极与样品之间产生空气隙，而空气的介电常数（≈1）和损耗（≈0）会严重影响测量结果，尤其是对低损耗材料。

平行度：两个表面应尽可能相互平行，以确保与上下电极的接触均匀一致。

2.液体材料：

需要使用专用的液体测试电极杯。

液体应无挥发性、无腐蚀性，以免损坏电极系统。

测试前需确保电极杯清洁、干燥，避免杂质污染。

液体的用量需要精确控制，通常要求刚好浸没电极而不会溢出。

3.薄膜材料：

对厚度均匀性和表面平整度要求。

非常薄的薄膜可能需要使用接触式测厚仪或涡流测厚仪来精确测量厚度。

由于薄膜容易产生皱褶，需要小心地将其平整地放置在电极之间。

二、电学性能要求

1.阻抗范围：仪器有其最佳的测量阻抗范围。待测材料的介电常数和损耗因子不宜过高或过低，应处于仪器规格书声明的量程之内。例如，损耗（如导电材料）或极低损耗（如理想PTFE）的材料可能需要特殊的校准或夹具。

2.均匀性与各向同性：仪器默认的计算模型通常基于材料是均匀且各向同性的假设。如果材料不均匀（如含有大量气泡、杂质）或各向异性（如纤维增强复合材料、单晶材料），测出的结果将是整个样品空间的平均值，且在不同方向上测量结果会不同。对于各向异性材料，需要制备不同方向的样品并进行多次测量。

三、环境与预处理要求

材料的介电性能受环境温湿度影响很大，因此对样品预处理和测试环境有严格要求。

1.湿度控制：许多材料（特别是聚合物、陶瓷）会吸湿，水分会显著增加其介质损耗。因此，测试前通常需要对样品进行干燥处理，并在干燥环境（如干燥器）中冷却至室温后尽快测试。

2.清洁度：样品表面必须清洁、无污染。指纹、油污、灰尘等都会严重影响测量结果。测试前可用无水乙醇、异丙醇等挥发性溶剂清洁样品表面，并确保其挥发干燥。

3.电极制备：虽然北广精仪的夹具提供了接触电极，但对于一些材料，为了确保接触，可能需要：

喷涂电极：在样品表面喷涂金、银等导电涂层。

蒸镀电极：在真空环境下蒸镀金属电极，确保接触面无间隙。

使用导电橡胶：对软质材料，可使用导电橡胶来改善接触。

注意：所选电极材料不能与样品发生反应，且其自身电阻应足够小。

四、总结与建议清单

为确保测试顺利和结果准确，您的样品应尽量满足以下清单：

[形状]：规则形状（圆片/方片），尺寸与电极匹配。

[表面]：表面平整、光滑、清洁、无划痕污染。

[厚度]：厚度均匀、已知、且上下表面平行。

[状态]：材料均匀、干燥、无气泡、无内在应力。

[预处理]：根据材料特性进行充分的干燥和清洁处理。

[电极]：根据需要，可能需在样品表面制备导电电极以确保理想接触。

最终建议：

在送样或自行测试前，强烈建议直接咨询北广精仪的技术支持工程师。他们可以根据您具体的材料类型（如塑料、陶瓷、复合材料、液体等）和测试频率，提供的样品制备指导和建议，这是获得可靠数据的最重要保障。
