四探针电阻测试仪全技术体系深度解析

在半导体材料、新能源薄膜、导电涂层等领域的质量管控链条中，电阻率与方块电阻是直接决定产品电学性能的核心参数。从1954年Valdes将四探针法引入半导体行业至今，这一技术已经走过了70余年的发展历程，从最初的实验室简易装置，迭代为如今覆盖10⁻⁸~10⁶ Ω·cm超宽量程、精度可达±0.5%的精密测量系统。当前国内半导体产业快速升级，晶圆尺寸从6英寸向12英寸甚至18英寸迭代，纳米级导电薄膜、高功率电极材料等新型材料不断涌现，行业对电阻测量的精度、稳定性、场景适配性提出了的要求。本文将从技术原理、硬件架构、软件逻辑、操作规范、行业应用、故障维护等全维度，系统拆解四探针电阻测试仪的技术体系，为相关领域的研发、质检人员提供完整的技术参考。

四探针测试技术的发展历程

技术起源与早期探索

四探针测试方法的理论源头可以追溯到1865年，物理学家汤姆森提出了四电极分离测量的核心思路，通过将电流注入端与电压采集端独立，从原理上规避导线电阻对测量结果的干扰。这一思路在1920年落地应用，Schlunberger将其用于地球物理勘探领域，通过地面四电极阵列测量地层电阻率，为地质勘探提供了全新的技术手段。这一阶段的四探针装置结构十分简陋，探针间距达到数十厘米，面向大尺度地质场景，和后来的半导体测量应用几乎没有关联。

1954年，美国贝尔实验室的Valde将四探针技术引入半导体材料领域，针对当时刚兴起的单晶硅材料，设计出探针间距1mm的小型化四探针装置，成功实现了硅片电阻率的精准测量。这一突破直接解决了当时半导体行业的核心痛点——传统两探针法测量硅片时，接触电阻带来的误差最高可达30%，无法满足器件研发的精度要求。Valdes的研究成果发表后，迅速成为全球半导体行业的通用测量标准，后续美国ASTM协会基于这一技术，出台了半导体材料电阻率测试的标准，为行业统一了测量规范。

产业化阶段的技术迭代

进入20世纪70年代，全球半导体产业进入规模化量产阶段，对四探针测试仪的自动化需求快速提升。早期的手动四探针装置需要人工调节电流、手动读取电压表数值，单块硅片的测量时间超过5分钟，无法适配产线的批量检测需求。这一时期日本、美国的仪器厂商推出了第一代数字化四探针测试仪，内置了简易的恒流源和数字电压表，实现了测量数据的数字化显示，单块样品的测量时间缩短到30秒以内。

20世纪80年代，四探针技术迎来了第二次关键升级，带有Mapping功能的四探针系统正式问世。这类系统搭载了X-Y电动位移平台，能够按照预设路径在硅片的数十个点位自动完成测量，最终生成硅片表面的电阻率分布云图。这一功能直接解决了当时大尺寸硅片的均匀性检测难题，让晶圆制造企业能够精准识别材料的局部性能偏差，大幅提升了芯片的良率控制水平。同一时期，国内也开始自主研发四探针测试仪，中科院相关院所推出了国产第一代四探针装置，打破了国外厂商的技术垄断，为国内半导体产业的起步提供了关键的设备支撑。

1999年，微观四探针技术取得突破，丹麦科学家Pertersen开发出台探针间距仅为微米级的微观四探针系统，将四探针技术的应用场景拓展到微纳尺度材料领域。这类系统的探针通过MEMS工艺制备，能够精准定位到微米级的微纳器件区域，测量精度达到纳米级，为当时快速兴起的纳米材料、半导体微器件研发提供了全新的测试手段。

国内技术发展现状

进入21世纪，国内四探针测试仪产业进入快速发展期，从最初的依赖进口核心部件，逐步实现了全链条国产化。当前国内主流的四探针产品已经覆盖了从基础经济型到全自动型的全系列，基础款台式四探针测试仪的市场价格已经下探到1万元左右，多功能高精度型号的价格约1.9万元，部分全自动型号的价格在1.7万元区间，相比进口同配置产品，性价比优势十分明显。

当前国内主流产品的核心参数已经达到水平：探针普遍采用碳化钨材质，探针间距1mm，机械游移率控制在±0.3%以内，电阻率测量范围覆盖10⁻⁸~10⁶ Ω·cm，测量不确定度≤±2%，部分型号的精度可以达到±0.5%。同时国内厂商还针对细分场景开发出了粉末专用四探针、高温四探针、薄膜专用四探针等特色产品，适配新能源、半导体、新材料等多个领域的特殊测量需求。不过在面向12英寸以上超大晶圆的全自动高精度Mapping系统，以及适配1200℃以上超高温场景的特种四探针领域，国内产品和国际顶尖水平仍存在一定差距，这也是未来国内行业技术攻关的核心方向。

四探针电阻测试仪的核心原理体系

四探针法的基础物理逻辑

四探针电阻测试仪的核心设计逻辑，是通过四根独立探针的功能分工，消除接触电阻和引线电阻对测量结果的干扰。传统的两探针法中，电流注入和电压采集共用同一组导线，导线本身的电阻、探针和样品之间的接触电阻，会全部叠加到测量结果中，当被测样品本身的电阻很低时，这些附加电阻带来的误差甚至会超过100%。而四探针法将四根探针分为两组：外侧的1号和4号探针作为电流端，向样品注入稳定的恒定电流I；内侧的2号和3号探针作为电压端，采集两个点位之间的电位差V。

由于电压采集端接入的是输入阻抗超过1000MΩ的高灵敏度电压表，流过电压端的电流几乎可以忽略不计，因此电压端的引线电阻和接触电阻上的压降几乎为零，最终电压表采集到的数值，是样品内部两个点位之间的真实电位差。这种设计从物理原理上规避了附加电阻的干扰，这也是四探针法能够实现超高精度测量的核心底层逻辑。

四根探针通常采用直线等距排列的布局，相邻两根探针的间距s常见为1mm、2mm、3mm，其中1mm间距是半导体行业的通用标准配置。探针垂直压在样品表面，和样品形成稳定的欧姆接触，当外侧两根探针注入恒定电流后，电流会在样品内部形成均匀扩散的电场，内侧两根探针所在位置会形成稳定的电位差，通过采集这个电位差，结合对应的数学模型，就可以精准计算出样品的电阻率、方块电阻等核心参数。

不同场景下的数学计算模型

针对不同形态的被测样品，四探针法需要采用对应的数学模型进行计算，才能得到精准的测量结果，不同模型的适用边界和计算逻辑存在明显差异。

对于尺寸远大于探针间距的块状厚样品，也就是样品的厚度w远大于探针间距s，同时样品任意边缘到最近探针的距离大于4s时，可以采用无限大厚片模型进行计算，电阻率的计算公式为： ρ = 2πs × (V/I) 其中s为探针间距，单位为cm，V为内侧两根探针采集到的电位差，单位为V，I为外侧探针注入的恒定电流，单位为A。这个模型的核心逻辑是假设样品在空间上无限延伸，电流在样品内部呈现半球形扩散，不需要额外引入复杂的修正系数，计算过程简单直接。

对于厚度远小于探针间距的薄层样品，比如半导体扩散层、纳米级导电薄膜，这类场景下电阻率参数已经无法直观反映材料的导电特性，行业通常采用方块电阻（也叫面电阻）作为核心参数，单位为Ω/□。对于无限大尺寸的薄层样品，方块电阻的计算公式为： Rs = (π / ln2) × (V/I) ≈ 4.532 × (V/I) 这个公式是薄层测量的基础模型，在半导体晶圆的扩散层、光伏电池的发射极测量场景中被广泛使用。

但在实际工业测量中，几乎不存在真正的无限大样品，所有样品的尺寸都是有限的，这时候电流的扩散会受到样品边界的限制，电场分布发生畸变，如果直接套用无限大模型，会带来明显的测量误差，因此必须引入对应的修正系数。针对不同尺寸的样品，行业已经形成了标准化的修正体系：

厚度修正因子f(w/s)：当样品厚度w和探针间距s的比值小于0.4时，厚度修正因子取值为1，不需要进行修正；当w/s大于0.4时，需要根据预设的标准修正表，查找对应的f(w/s)数值，对计算结果进行校正。

直径修正因子f(d/s)：对于圆形样品，当样品直径d和探针间距s的比值小于10时，边界效应会带来明显误差，需要根据d/s的数值查找对应的直径修正因子，抵消样品尺寸有限带来的电场畸变影响。

探针间距修正因子fsp：在实际生产中，四根探针的间距不可能做到绝对相等，每一台四探针探头出厂时，都会通过标准硅片校准得到专属的探针间距修正系数，这个系数会标注在探头的合格证上，测量时代入计算，就可以抵消探针实际间距和标称间距的偏差。

针对粉末这类特殊形态的样品，还需要引入额外的压力修正逻辑。松散的粉末无法直接进行测量，需要将粉末装入绝缘模具中，施加5-10MPa的恒定压力，将粉末压制成致密的块状样品，再进行四探针测量。这一过程中，不同压力下粉末的堆积密度不同，颗粒之间的接触电阻会发生明显变化，因此最终计算时，还需要引入压力修正系数，结合粉末的压实密度，得到粉末材料的真实电阻率。

主流测量方法的技术对比

经过数十年的发展，四探针领域衍生出了多种不同的测量方法，不同方法的技术特点和适用场景存在明显差异，行业内最主流的几种方法包括：

单电测直线四探针法：这是最基础、应用泛的测量方法，四根探针直线等距排列，只进行一次电流注入和电压采集，计算逻辑简单，测量速度快，适合常规场景下的批量样品检测。但这种方法无法抵消探针不等距、机械游移带来的误差，在小尺寸样品、样品边缘区域测量时，误差会明显增大。

双电测组合四探针法：这种方法通过两次不同的测量流程，第一次在1、4探针注入电流，2、3探针采集电压；第二次切换电流和电压的探针组合，在1、3探针注入电流，2、4探针采集电压。通过两次测量得到的两组数据进行联合计算，可以自动修正探针间距偏差、机械游移、样品边界效应带来的误差，测量精度相比单电测法提升30%以上，特别适合小尺寸样品、样品边缘区域的高精度测量，是当前四探针系统的标配功能。

范德堡法：这种方法采用方形排列的四探针，四根探针分别布置在样品的四个边角位置，通过多次切换电流和电压的采集组合，在样品四周完成多组测量，通过数学迭代计算得到样品的电阻率。范德堡法的优势在于对样品的形状几乎没有要求，只要样品是均匀的薄层，哪怕是不规则形状，也可以完成高精度测量，特别适合异形导电薄膜、小尺寸芯片样品的测量。

微观四探针法：这类方法的探针间距缩小到微米级，通过高精度位移台控制探针定位，可以在微纳器件的指定区域完成测量，空间分辨率可以达到1微米，适合纳米线、二维材料、微纳电极等前沿微纳材料的电学性能表征。

不同测量方法的技术参数对比如下：

四探针电阻测试仪的完整硬件架构

四探针电阻测试仪是一套集精密机械、微弱信号采集、自动控制于一体的复杂测量系统，整套硬件可以分为五大核心模块，每个模块的设计精度直接决定了最终整机的测量性能。

核心传感模块：四探针探头

四探针探头是整个仪器的核心传感部件，直接决定了测量的精度和稳定性，其设计和制造有着的技术要求。 探针的材料选择是探头设计的第一核心要素，当前行业主流的探针材料是碳化钨，部分场景会采用金刚石涂层探针。碳化钨材料的硬度，洛氏硬度可以达到90HRA以上，耐磨性能，在连续数十万次的测量后，探针磨损量仍然可以控制在微米级，能够长期保持探针间距的稳定性。同时碳化钨的导电性能优异，和硅、金属等材料接触时，能够快速形成稳定的欧姆接触，接触电阻小且波动极低。部分特殊场景会采用镀金探针，镀金探针的接触性能更好，特别适合测量铝、铜等易氧化的软金属材料，能够避免探针和样品之间形成氧化层，保证接触的稳定性。

探针的形状设计也十分关键，常规测量场景下，探针加工成30度的圆锥角，球面半径控制在20-50μm，这样的设计既可以保证探针能够轻微刺破样品表面的薄氧化层，形成稳定的欧姆接触，又不会刺穿薄样品，避免对纳米级薄膜造成损伤。针对特别脆弱的柔性薄膜场景，会采用球面半径100μm以上的大圆弧探针，进一步降低探针对样品的压强，避免扎破薄膜。

探头的支架结构设计同样至关重要，当前主流的探头支架采用航空工程塑料制造，这类材料的尺寸稳定性，温度膨胀系数极低，在-10℃到50℃的环境温度范围内，探针间距的变化量可以控制在0.1μm以内，不会因为环境温度变化带来测量误差。同时航空工程塑料的绝缘性能优异，能够避免四根探针之间出现漏电干扰，保证微弱电压信号的采集精度。部分探头还配备了宝石导向轴套，探针在上下运动时，通过宝石轴套进行导向，能够将探针的机械游移率控制在±0.3%以内，远低于普通金属轴套的±1%游移率指标。

探针的压力控制系统是探头设计的另一个核心要点，常规探头采用恒力弹簧结构，将四根探针的总压力控制在5-16N的范围内，同时每根探针都可以独立微调压力，保证四根探针都能够和样品表面形成均匀稳定的接触。部分全自动型号的探头还配备了压力传感器，能够实时监测探针的接触压力，当压力没有达到预设阈值时，系统会自动报警，避免因为接触不良带来的测量误差。二代机型的探头还配备了自动减速功能，当探针接近样品表面时，驱动机构会自动降低运动速度，以极低的速度接触样品，避免高速撞击对样品和探针造成的损伤，特别适合超薄脆弱样品的测量。

恒流源模块

恒流源模块是四探针测试仪的“能量心脏"，负责向外侧两根探针提供高度稳定的恒定电流，恒流源的稳定性直接决定了测量结果的可靠性。 当前主流四探针测试仪的恒流源采用高精度数控设计，电流输出范围覆盖1μA到100mA，分为6-8个档位，不同档位之间可以实现全自动切换。恒流源的核心元器件采用低温漂精密电阻，电阻的温度系数控制在5ppm/℃以内，在环境温度波动±5℃的情况下，电流的波动量可以控制在0.01%以内，高精度测量的要求。

为了适配不同电阻率的样品，恒流源设计了智能档位匹配功能：当测量高阻样品时，系统自动选择μ的小电流，避免电流过大导致样品发热，影响测量结果；当测量低阻样品时，系统自动选择m的大电流，让内侧探针采集到足够大的电压信号，提升信噪比，降低测量误差。部分型号的恒流源还支持正反电流自动切换功能，测量时先向样品注入正向电流，采集一组电压数据，再自动切换电流方向，注入反向电流，采集第二组电压数据，将两组数据取平均值，就可以抵消样品内部热电势带来的测量误差，这一功能在半导体材料测量中是的。

微弱电压采集模块

内侧两根探针采集到的电位差通常是μV到mV级的微弱信号，极易受到外界电磁干扰的影响，因此电压采集模块的设计是整机技术难度最高的部分。 主流四探针测试仪的电压采集模块采用高输入阻抗仪表放大器作为核心，放大器的输入阻抗超过1000MΩ，输入偏置电流小于1nA，不会从电压端抽取电流，保证采集到的电位差是样品内部的真实数值。后续的AD转换芯片采用24位高精度Σ-Δ型转换器，电压分辨率可以达到10μV，能够精准捕捉到样品内部极其微小的电位变化。

为了抵御外界电磁干扰，电压采集模块采用了多重屏蔽设计：模拟信号走线全部采用双层屏蔽线，内层屏蔽接模拟地，外层屏蔽接整机外壳，隔绝空间中的工频干扰和射频干扰。同时模块内部设计了数字滤波算法，通过多次采样取平均的方式，将50Hz的工频干扰抑制60dB以上，即使在工厂车间的强电磁环境下，也能够采集到稳定的电压信号。部分型号还设计了信号隔离功能，将模拟采集电路和数字控制电路电气隔离，避免数字电路的高频噪声串扰到模拟信号中，进一步提升测量的稳定性。

机械运动与定位模块

机械运动模块负责控制样品和探针之间的相对运动，是实现自动化测量的基础，不同定位精度的运动平台，适配不同等级的测量需求。 基础经济型四探针测试仪采用手动升降平台，通过旋钮控制探针的上下运动，结构简单，成本低，适合实验室小批量样品测量。中端型号配备电动升降平台，通过步进电机控制探针运动，升降的重复定位精度可以达到0.1mm，操作便捷性大幅提升。全自动型号则搭载了X-Y电动位移平台，平台的行程可以覆盖12英寸晶圆，定位精度达到10μm，能够按照预设的路径，自动在样品表面的数十个点位完成测量，生成电阻率分布Mapping图。部分超型号的位移平台还配备了视觉定位系统，通过工业相机识别样品上的定位标记，自动校准样品的位置偏差，实现无人值守的全自动测量。

针对大尺寸样品的测量需求，部分专用型号的样品台尺寸可以做到400mm×500mm，能够放置大尺寸光伏面板、整卷柔性薄膜等大型样品，适配新能源行业的特殊测量需求。部分样品台还集成了真空吸附功能，将薄片样品牢牢吸附在台面上，保证样品表面平整，不会出现翘曲，避免因为样品表面不平整导致探针接触不良。

主控与交互模块

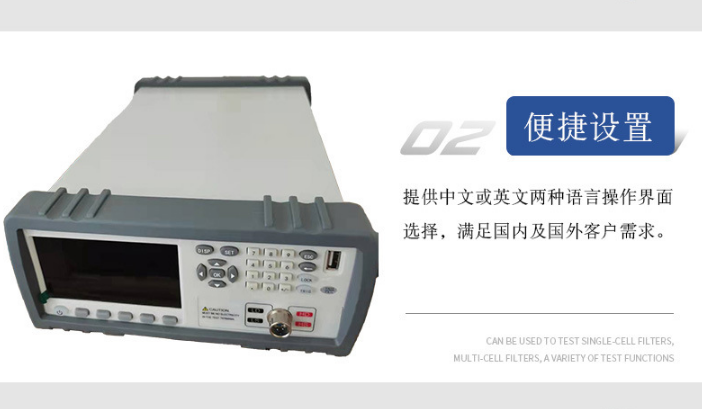

主控模块是整机的“大脑"，负责协调所有硬件模块的运行，完成数据计算、存储、交互等全流程工作。 当前主流的四探针测试仪主控单元采用32位ARM处理器，运行实时操作系统，响应速度快，稳定性高。仪器的交互界面普遍采用4.3英寸以上的大尺寸液晶触摸屏，支持中文操作界面，能够实时显示电阻率、方块电阻、温度、电导率等多组参数，操作直观便捷。部分型号还支持多语言切换，适配不同地区的使用需求。

主控模块内置了自动温度补偿功能，在测试台内部集成了高精度PT100温度传感器，实时监测样品的温度，根据不同材料的温度系数，自动修正温度变化带来的电阻率偏差。比如硅材料的电阻率温度系数约为0.7%/℃，当环境温度偏离23℃的标准温度时，系统会自动将测量结果校正到23℃下的标准数值，避免环境温度波动带来的测量误差。

仪器的接口设计也十分丰富，普遍配备USB接口、RS232接口，部分型号还配备以太网接口，可以直接连接电脑或者工厂的MES系统，实现测量数据的自动上传，适配工业4.0的智能化生产需求。

四探针电阻测试仪的软件系统功能

软件系统是四探针测试仪的灵魂，能够充分挖掘硬件的性能潜力，实现从基础测量到智能化数据分析的全流程功能。

基础测量功能模块

基础测量模块是软件的核心底层功能，覆盖了常规测量的全流程操作。用户只需要在软件界面输入样品的厚度、直径、探针间距等基础参数，系统就会自动调用对应的数学模型，完成电阻率、方块电阻、电导率的计算，自动代入厚度修正、直径修正、探针间距修正等所有修正系数，不需要用户手动进行复杂计算。

软件支持多种测量模式切换，用户可以根据样品类型，一键切换到单电测模式、双电测模式、范德堡模式，系统会自动调整恒流源的电流输出路径和电压采集逻辑，适配不同的测量方法。软件还设计了智能量程自动匹配功能，测量时系统会先输出一个小电流，快速预判样品的大致电阻范围，自动选择最合适的电流量程，既不会因为电流过大导致样品发热，也不会因为电流过小导致电压信号信噪比不足，全程不需要人工干预。

高级Mapping分析功能

Mapping功能是四探针软件的核心亮点，针对大尺寸晶圆、大面积导电薄膜的均匀性检测需求，用户可以在软件界面自定义测量路径，比如设置5点十字分布、9点网格分布、25点全区域分布等多种测量方案，X-Y位移平台会按照预设路径，自动移动到每个点位完成测量，全程不需要人工操作。

所有点位的测量数据完成采集后，软件会自动生成彩色的电阻率分布云图，用不同的颜色代表不同的电阻率数值，用户可以直观地看到整个样品表面的电阻率分布情况，快速识别出局部性能异常的区域。同时软件会自动计算出所有点位的最大值、最小值、平均值、极差、径向不均匀度等统计参数，直接生成均匀性分析报告，帮助产线质检人员快速判断材料的性能是否合格。

部分软件还支持多片样品的批量统计功能，可以一次性导入数十片晶圆的Mapping测量数据，生成批次性能分布直方图，统计整个批次产品的良率，为生产工艺优化提供数据支撑。

数据管理与追溯功能

软件内置了完整的数据库系统，所有的测量数据都会自动存储，每条数据都附带测量时间、样品编号、测量参数、环境温度等完整的溯源信息，用户可以通过样品编号、测量时间等关键词，快速检索历史测量数据。

软件支持多种格式的数据导出功能，可以将测量数据直接导出为Excel表格、CSV文件，也可以直接导出PDF格式的检测报告，报告中自动附带测量参数、统计结果、分布云图，符合ISO9001质量管理体系的文档要求，满足企业的质检文档归档需求。部分适配工业场景的软件，还支持直接对接工厂的MES系统，测量完成后数据自动上传到企业的服务器，实现测量数据的全流程数字化追溯。

特殊场景定制功能

针对不同行业的特殊测量需求，软件支持定制化功能开发。比如针对光伏电池行业，软件内置了光伏电池发射极方块电阻的专用分析模块，可以自动计算方块电阻的片间不均匀度，直接匹配光伏产线的工艺管控标准；针对粉末材料测量场景，软件内置了压力-电阻率关联分析功能，可以记录不同压力下粉末的电阻率变化曲线，帮助研发人员优化粉末的压实工艺；针对高温测量场景，软件可以实时记录不同温度下样品的电阻率变化，生成电阻-温度特性曲线，计算出材料的电阻温度系数。

标准化操作全流程与关键注意事项

四探针电阻测试仪的测量精度，不仅取决于仪器本身的硬件性能，操作流程的规范性同样至关重要，不规范的操作带来的误差，甚至会远大于仪器本身的固有误差。

测量前的准备工作

测量前首先要做好环境控制，四探针电阻测试仪的标准使用环境是温度23±2℃，相对湿度≤65%，周围不能有强电磁干扰源，不能有强烈的机械振动，同时要避免阳光直射仪器。如果环境温度波动超过5℃，会导致恒流源的电流出现漂移，带来明显的测量误差；如果环境湿度过高，会导致电路板出现漏电，影响微弱电压信号的采集精度。

然后要做好样品的预处理，被测样品的表面必须平整、清洁，没有油污、灰尘、氧化层。如果样品表面有薄氧化层，可以用无水乙醇轻轻擦拭，或者用低功率等离子体进行表面处理，避免氧化层导致探针和样品之间接触不良。对于硅片这类脆性样品，要保证样品没有裂纹、缺角，避免因为样品局部缺陷带来测量误差。

仪器开机后，必须预热30分钟以上，让恒流源、电压采集模块的所有元器件进入热稳定状态，这是保证测量稳定性的必要步骤。预热完成后，要先检查探针的状态：观察探针是否光滑，有没有明显的磨损、弯折，然后手动测试探针的运动是否顺畅，确认探针的接触压力在5-16N的标准范围内。

正式测量的标准化步骤

第一步进行仪器调零，将仪器的工作方式开关设置为“短路"，测量选择开关设置为“测量"，调节调零旋钮，让仪器的显示数值稳定为“0000"，消除电路本身的零点漂移。 第二步放置样品，将预处理完成的样品平整放在测试台的中心位置，如果是薄片样品，开启真空吸附功能，保证样品贴平在测试台上，没有翘曲。 第三步控制探针下降，将探针缓慢压在样品表面，确认四根探针都和样品表面形成稳定接触，没有出现虚接的情况。 第四步选择合适的电流量程，优先选择让内侧探针的电压读数落在满量程的30%-70%区间的档位，这个区间的测量信噪比最高，误差最小。然后启动正反电流测量功能，系统自动完成正向电流和反向电流的两次测量，取两组数据的平均值，抵消热电势的影响。 第五步读取测量结果，系统自动代入所有修正系数，计算出最终的电阻率或者方块电阻数值，用户可以选择保存数据，或者移动到下一个测量点位继续测量。

关键操作禁忌与误差规避

测量过程中有几个核心禁忌必须严格遵守，否则不仅会带来巨大的测量误差，还可能损坏仪器：

绝对禁止探针在样品表面横向拖动，探针的压强，横向拖动会直接划伤样品表面，同时会导致探针快速磨损，破坏探针间距的精度。

针对厚度小于100nm的超薄薄膜，必须严格控制探针的接触压力，压力过大直接会刺穿薄膜，导致测量结果失真，这类场景必须使用小压力的专用探头。

绝对禁止用手直接触摸探针，手上的油脂、汗液会污染探针，导致探针和样品之间的接触电阻大幅上升，带来测量误差。如果探针被污染，可以用无尘棉签蘸取无水乙醇，轻轻擦拭探针，晾干后再使用。

不同电阻率范围的样品，不能共用同一套电流档位，测量高阻样品后，直接切换到低阻样品测量，大电流会直接击穿低阻样品的薄弱区域，损坏被测样品。

同时要定期用标准硅片对仪器进行校准，标准硅片的电阻率经过国家计量院溯源，数值精准稳定，每次校准时，用仪器测量标准硅片的标称点位，对比测量值和标称值的偏差，如果偏差超过允许范围，及时对仪器进行系数修正，保证仪器的长期测量精度。校准的周期建议设置为3个月，如果仪器使用频率很高，可以缩短到1个月校准一次。

全行业典型应用场景深度解析

四探针电阻测试仪的应用场景已经覆盖了半导体、新能源、新材料等数十个行业，不同行业的测量需求差异巨大，对应的仪器选型和操作要点也各不相同。

半导体晶圆制造行业

半导体行业是四探针电阻测试仪的最大应用领域，从单晶硅锭的出厂检测，到晶圆制造的全流程工艺管控，四探针都是的核心测量设备。 在单晶硅材料出厂环节，四探针测试仪用来测量硅锭不同位置的电阻率，判断单晶硅的掺杂浓度是否符合设计要求，筛选出电阻率不合格的晶段，避免流入后续工序。在晶圆切割完成后，用搭载Mapping功能的全自动四探针系统，测量整片晶圆的电阻率分布，计算径向不均匀度，判断晶圆的掺杂均匀性是否达标，这一参数直接决定了后续芯片工艺的良率。 在离子注入、扩散工艺环节，四探针测试仪用来测量注入层、扩散层的方块电阻，实时监控离子注入的剂量、扩散的温度和时间是否符合工艺要求，一旦方块电阻出现偏差，立刻调整工艺参数，避免出现批量不合格产品。当前12英寸晶圆产线中，全自动四探针系统已经实现了无人值守运行，和产线的自动物料传输系统对接，自动完成晶圆的上下料、测量、数据上传，全程不需要人工操作，单台设备每天可以完成数千片晶圆的检测。

新能源光伏与锂电行业

在光伏电池制造行业，四探针测试仪是发射极工艺管控的核心设备。光伏电池的发射极是通过磷扩散工艺制备的，发射极的方块电阻直接决定了电池的光电转换效率，如果方块电阻分布不均匀，电池片的不同区域电流差异过大，会导致电池出现热斑，大幅降低组件的使用寿命。当前主流的TOPCon、HJT电池产线中，都配备了全自动四探针Mapping系统，每一片电池片在扩散工艺完成后，都要经过四探针检测，筛选出方块电阻不均匀的不合格片，保证最终电池产品的性能一致性。 在锂电池行业，四探针测试仪主要用来测量电极材料的电阻率，比如磷酸铁锂、三元材料等正极粉末的电阻率，以及涂覆完成后的极片表面电阻。通过四探针测量，可以判断电极材料的导电剂添加比例是否合理，极片的涂布均匀性是否达标，直接影响锂电池的倍率性能和循环寿命。针对锂电池粉末的测量，需要使用专用的粉末四探针装置，将粉末在恒定压力下压制成型后完成测量，得到精准的粉末电阻率数值。

新型显示与柔性电子行业

在新型显示行业，四探针测试仪用来测量ITO导电玻璃、纳米银线导电膜的方块电阻。ITO导电膜的方块电阻均匀性直接决定了显示屏的画面显示均匀度，如果不同区域的方块电阻偏差过大，显示屏的不同位置亮度会出现明显差异，出现显示不均的问题。针对大尺寸显示面板行业，专门开发了适配G8.5代线的大行程四探针测量系统，测量行程可以达到2200mm×2500mm，能够直接完成整面玻璃的全区域电阻分布测量，这是其他测量设备无法实现的。 在柔性电子行业，四探针测试仪用来测量PET基底上的超薄导电薄膜，这类薄膜的厚度通常只有几十纳米，基底是柔性的，极易变形损坏，必须使用小压力的专用四探针探头，控制探针的接触压力在5N以内，既保证探针和薄膜形成稳定接触，又不会刺穿薄膜，也不会在柔性基底上留下压痕。

前沿科研领域

在高校和科研院所的前沿材料研究中，四探针测试仪是二维材料、纳米材料、拓扑绝缘体等新型材料电学表征的设备。针对石墨烯、MoS2等二维材料，使用微观四探针系统，探针间距缩小到微米级，可以精准定位到二维材料的微米级区域，测量其薄层电阻，研究材料的电学输运特性。部分科研用四探针系统还可以集成在真空腔体中，搭配低温系统，在液氦温度下完成测量，研究材料的低温电学特性，这是很多前沿凝聚态物理研究的核心实验手段。

常见故障排查与日常维护体系

建立的日常维护体系，能够大幅延长四探针电阻测试仪的使用寿命，保证长期测量精度，降低设备的故障率。

常见典型故障排查

测量数据波动大：这是最常见的故障，90%以上的原因是探针接触不良。首先检查探针是否被灰尘、油污污染，如果被污染，用无水乙醇擦拭探针即可解决。如果擦拭后仍然波动，检查探针的压力是否过低，调整恒力弹簧，将探针压力调整到标准范围。如果还是无法解决，检查电压采集模块的屏蔽线是否松动，重新接好屏蔽线，消除外界电磁干扰。

测量结果整体偏大：大概率是恒流源输出电流出现了漂移，用高精度电流表测量恒流源的实际输出电流，对比标称电流，如果偏差超过1%，重新校准恒流源的电流输出系数即可恢复正常。

探针下降后无法接触样品：首先检查电动升降平台的传动机构是否有异物卡住，清理传动机构的灰尘，添加少量润滑脂。如果是压力传感器报警，检查传感器的接线是否松动，重新接好传感器线路。

软件无法和仪器通讯：检查USB或者RS232通讯线是否插紧，确认电脑端的串口驱动是否正常安装，重新设置软件的通讯端口参数，即可恢复通讯。

全生命周期日常维护规范

每日维护：每天测量完成后，用无尘布擦拭测试台表面，清理掉样品留下的灰尘、碎屑，升起探针，避免探针长时间压在台面上，导致探针弹簧出现疲劳，压力出现漂移。

每周维护：每周用无水乙醇轻轻擦拭四根探针的，清理掉探针上残留的样品碎屑和油污，检查探针的运动是否顺畅，有没有卡顿的情况。

每月维护：每月对仪器的所有接线端子进行检查，拧紧松动的接线，检查仪器的散热风扇是否正常运转，清理掉风扇上的灰尘，保证仪器散热正常。

每季度维护：每三个月用国家计量院溯源的标准硅片对仪器进行一次校准，对比测量值和标准值的偏差，如果偏差超过允许范围，及时修正仪器的校准系数，保证测量精度。同时对X-Y位移平台的传动丝杠进行清洁，添加少量专用润滑脂，保证平台运动顺畅。

每年维护：每年将仪器送到专业的计量机构进行一次全面的计量检定，出具正式的计量证书，保证仪器的测量结果符合国家量值溯源要求，满足质量管理体系的审核要求。

行业未来技术发展趋势

随着半导体、新能源等行业的快速升级，四探针电阻测试仪技术也在不断迭代，未来的技术发展方向主要集中在几个维度： 第一是更高的集成度和智能化，未来的四探针系统将进一步和工业AI技术融合，仪器可以自动识别不同类型的样品，自动选择最合适的测量参数，自动诊断测量过程中的异常，甚至可以通过历史测量数据，预判仪器的故障风险，实现预测性维护，不需要人工干预。 第二是更大的测量范围和更的场景适配，未来将出现可以适配2000℃以上超高温场景的特种四探针系统，能够测量环境下的材料电学性能。北京北广精仪仪器设备有限公司所售产品均为北广精仪仪器设备有限公司自己研发生产 北广精仪仪器设备有限公司是集 研发 生产 销售 为一体的高新技术企业
