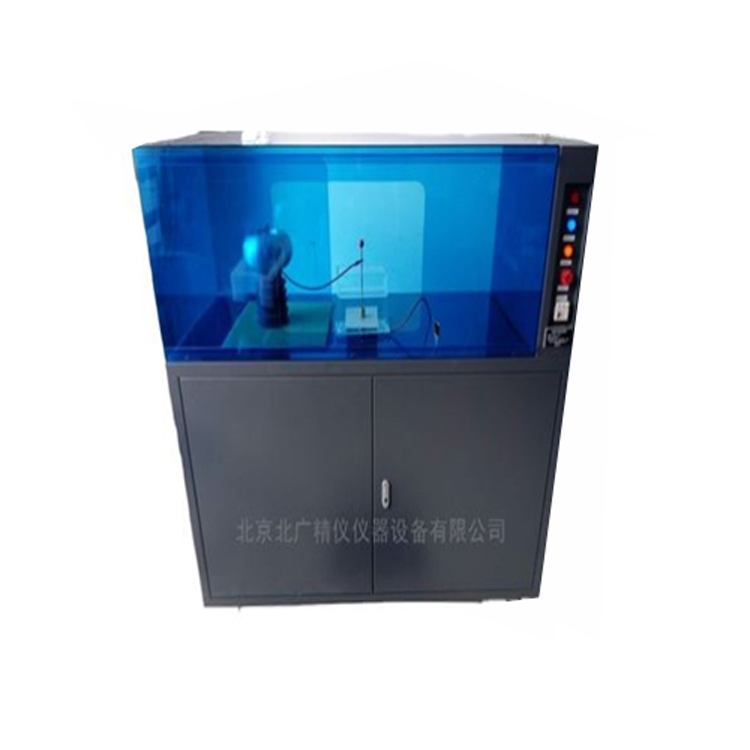

电缆纸工频电压击穿试验仪

电缆纸工频电压击穿试验仪

简要描述:电缆纸工频电压击穿试验仪适用于固体绝缘材料如:塑料薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质在工频电压或直流电压下击穿强度和耐电压时间的测试;介电强度测试仪采用计算机控制,试验过程中可在线观察试验曲线;自动存储试验条件及试验结果等数据,并可存取、显示、打印。

更新时间:2021-06-23

产品型号:BDJC-100KV

厂商性质:生产厂家

访问量:62

产品详情
品牌北广精仪价格区间2万-5万
击穿电压100KV应用领域化工,农业,文体,能源,建材

电缆纸工频电压击穿试验仪安全说明:

  试验在试验箱中进行,试验箱门打开时电源加不到高压变压器输入端,即高压侧无电压。 100KV测试设备高压电极距离试验箱壁的近距离大于 370mm ,100KV 测试设备高压电极距离试验箱壁的近距离大于 250mm ,试验时即使人接触箱壁也不会有危险。

  设备要安装单独的保护地线。接保护地线,主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。

  该试验设备的电路设有多项保护措施,主要有:过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。

  直流试验放电报警功能 :在设备做完直流试验时 , 当开启试验门时设备会自动报警 , 直至使用设备上的放电装置放电后报警会自动取消 .( 注:因为直流试验后不放电会危险到人身安全 , 不能直接拿取电极 , 起到提醒使用人员放电以免造身伤害 ) 。

  试验放电装置,随主机为一体化,改进了以往单独配备一根放电杆的功能。

  六级高压安全断电控制: ①总电源开关②高压断电开关(钥匙开关)③调压器复位开关④试验箱门安全开关⑤高压变压器输入侧限流空开⑥漏电保护开关

主要技术要求:

1、设备输入电压: 交流 100KV

2、试验电压方式: 交流 0--100 KV;

                  直流 0--100 KV;

3、电器容量:10KVA;

4、试验方法:0-100KV全量程可调(采用高精度电压采样器件);

电缆纸工频电压击穿试验仪注意事项:

  本仪器为高压试验设备,使用时必须注意以下几点

  1、仪器安装时应具有独立的接地线。

  2、在开机前,操作者要首先熟悉操作方法。

  3、仪器不能在有强烈腐蚀性气体及有颗粒杂质的气体环境中使用。

  4、试 验 环 境 温 度 15 度到 25 度之间,相对湿度 60 %到 70 %之间

  5、试样击穿瞬间有火花产生并伴有声响,属正常现象。

  6、每次更换试样或接触高压电极时必须用高压放电棒对高压电极进行放电,放电时间 5 秒以上。

  7、每次进行试验前,必须检查仪器接地。

满足标准:GB/T 1408-2006 绝缘材料电气强度试验方法

  GB/T1695-2005 硫化橡胶工频电压击穿强度和耐电压强度试验

  GB/T3333 电缆纸工频电压击穿试验方法

  HG/T 3330绝缘漆漆膜击穿强度测定法

  GB/T 12656 电容器纸工频电压击穿试验方法

  ASTM 149 固体电绝缘材料在工业电源频率下的介电击穿电压

优势:

1、TVS瞬间抑制防护技术:

电压击穿试验仪大都采用的光耦隔离方式,但光耦与隔离无非是提高采集的抗干扰处理,对于电弧放电过程中的浪涌对控制系统的防护起不到任何作用。华测独立开发的TVS瞬间抑制防护技术,将起到对控制系统的稳定防护。

2、多级循环电压采集技术:

材料击穿后,瞬间放电速度约为光速的1/5~1/3,国际通用的方法为压降法进行采集击穿电压。即变压器的次级电压瞬间下降一定比率来判别材料是否击穿。显然记录击穿电压值产生偏差。而采用多级循环采集技术对击穿后的电压采集将解决此难题。

3、双系统互锁技术及隔离屏蔽技术:

采用双系统互锁技术应用于电击穿仪器,华测生产的电压击穿仪器不仅具备过压、过流保护系统,它的双系统互锁机制,当任何元器件出现问题或单系统出现故障时,将瞬间切断高压。将起到对设备及试验人员的系统防护。

使电介质击穿的电压。电介质在足够强的电场作用下将失去其介电性能成为导体,称为电介质击穿,所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。不同电介质在相同温度下,其击穿场强不同。当电容器介质和两极板的距离d一定后,由U1-U2=Ed知,击穿场强决定了击穿电压。击穿场强通常又称为电介质的介电强度。提高电容器的耐压能力起关键作用的是电介质的介电强度。附表为各种电介质的相对介电常量εr和介电强度。
电介质 εr 击穿场强,×106/(V·m-1)
击穿电压是电容器的极限电压,超过这个电压,电容器内的介质将被击穿.额定电压是电容器长期工作时所能承受的电压,它比击穿电压要低.电容器在不高于击穿电压下工作都是安全可靠的,不要误认为电容器只有在额定电压下工作才是正常的。电压击穿指的是电介质在足够强的电场作用下将失去其介电性能成为导体,称为电介质击穿,所对应的电压称为击穿电压。通过这一项实验,能得出电压击穿样品时的电压,而这个电压是该样品的上限值。当设计产品时,通过耐高电压测试得到的上限值,就可以知道该材料的抗压性能,然而,影响击穿电压的因素有很多,又分为试样本身状态方面和试验条件方面的。
  ——影响因素——
  1、试样本身的状态影响击穿电压的因素比较典型的有:
  a.试样的厚度:试样的厚度不平均,每个点的击穿电压的大小就会不一样,厚度大的地方击穿电压往往会比薄的地方大。
  b.试样的表面状况:试样是否存在着孔隙,也会影响击穿电压的测量。若样品存在着有孔隙,样品中的孔隙,可能会使得电场畸变,测量出的击穿电压,会比实际的电压要大。
  c.机械应力:当样品受到太多的机械应力时,介质承受着机械应力,当样品承受的机械应力过大时,可能会导致样品表面有微微的开裂,从而使得测得的击穿电压偏小。
  d.样品的前处理:同种类型的样品,预处理时的条件不同,也可能使得测得的击穿电压与实际值有偏差,所以,遇到需要预处理的样品时,保证同组的样品,要在相同的环境下进行预处理。
  2、因试样的试验条件不同对,引起击穿电压测量的误差的因素有:
  a.作用时间:电压作用的时间,如果不够长,测量的结果一般会与实际值存在着偏差。因为,当电压作用在样品上时,需要一定的时间,来击穿这个样。如果作用的时间不够长,即使,达到了实际的击穿电压值,样品可能也不会被击穿。
  b.升压速率:升压速率过快,仪器可能采集不到样品本身的击穿电压。例如,一个样品本身的击穿电压是8KV,而设置的升压速率是3KV/min,这种情况也会导致结果出现误差。
  c.电压的频率:在高频工作时,有一部分的能量转成了热能(介质发热),加速了样品的击穿,测量所得的值可能会比实际值要偏小。
  d.环境的影响:对于击穿电压的测量,还有来自环境的影响(湿度、温度),就像第三点提到的那样,温度过高,加速了电压击穿样品,导致样品的实际与测量值存在着偏差;湿度过大,可能会导致样品受潮。样品受潮之后,样品内部含有的水分较多,而水是比样品更容易导电的,所测得的击穿电压就会比实际值要小。
